Nypel – co to jest i jak wybrać odpowiedni model?

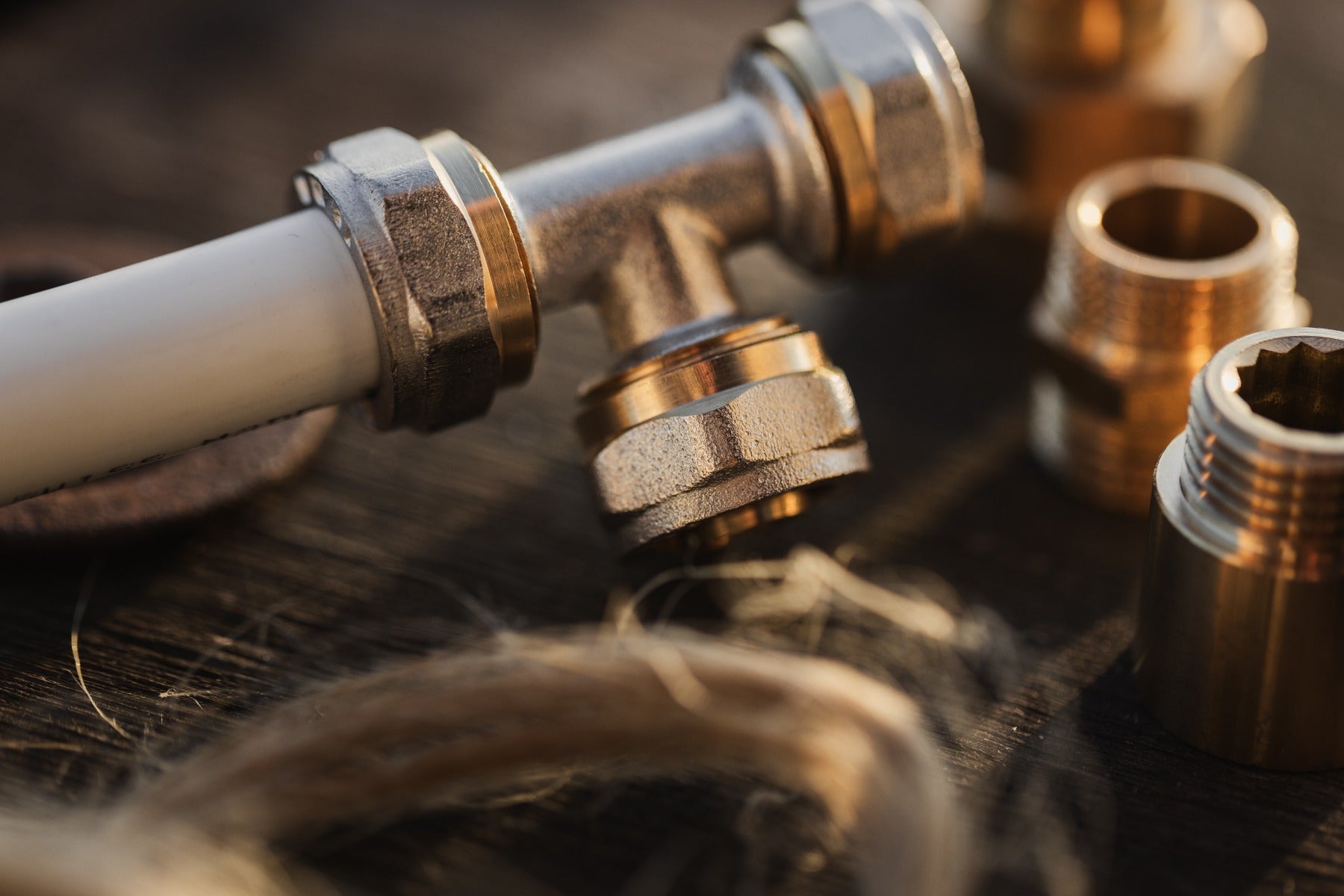

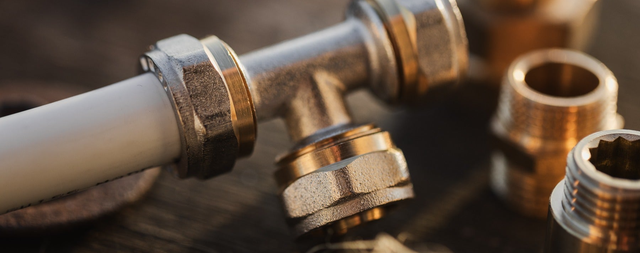

Złączka mosiężna z rurą polipropylenową i pakułami uszczelniającymi jako komponenty instalacji hydraulicznej podczas montażu.

Z pozoru niepozorny, a jednak kluczowy dla szczelności i trwałości połączeń hydraulicznych. Sprawdź, co to jest nypel, jakie są jego rodzaje i na co zwrócić uwagę, by wybrać model idealnie dopasowany do konkretnego obszaru zastosowań.

Jak wygląda nypel i do czego służy?

Nypel to łącznik, za pomocą których scalisz dwie rury w taki sposób, aby móc poprowadzić je w pożądany sposób. Najczęściej przyjmuje postać cylindra, na którego obu końcach znajduje się gwintowanie. To dzięki temu zespala w jedną całość elementy wyposażone w wewnętrzny gwint.

Średnicę nypla należy dobrać do rur, które zamierzasz nim połączyć. Dzięki temu można skręcić elementy z zachowaniem szczelności niezbędnej dla transportu wody czy gazu – bez ryzyka niekontrolowanego przeciekania. Zastosowanie zbyt wąskiej tulei mogłoby doprowadzić do przewężenia w przepływie skutkującego np. spadkiem ciśnienia czy hałasem podczas transportu danego materiału rurami.

Rodzaje nypli – przegląd dostępnych rozwiązań

Podziału nypli można dokonać głównie w oparciu o materiał, z którego zostały wykonane. Pod tym względem wyróżnia się elementy z:

  • mosiądzu – wykazują odporność na korozję i działanie wysokiej temperatury. Nadają się nawet do tak wymagającego otoczenia, jak instalacja centralnego ogrzewania. Sprawdzą się też w innych obszarach zastosowań, w tym w systemach odwadniających/nawadniających i urządzeniach AGD,
  • stali nierdzewnej – zapewniają najwyższy poziom odporności na zmienne temperatury (zwykle od -20 do +300°C), wysokie ciśnienie i środki chemiczne (w tym sól). Choć ich cena bywa stosunkowo wysoka, są bardzo trwałe, a ich wybór może przesądzić o długiej żywotności sieci. Takie nyple zastosujesz m.in. w profesjonalnych instalacjach na potrzeby przemysłu spożywczego, chemicznego i farmaceutycznego, a także w systemach do wody demineralizowanej, morskiej i zasolonej,
  • stali ocynkowanej – cechują się ponadprzeciętną wytrzymałością mechaniczną i odpornością na korozję. Takie nyple mogą okazać się dobrym wyborem do przesyłu wody technologicznej, sprężonego powietrza, a niekiedy nawet gazu. Nie zaleca się ich jednak do kontaktu z wodą pitną,
  • tworzywa sztucznego – np. polipropylenu, polietylenu lub polichlorku winylu. Wykazują umiarkowaną odporność na działanie zmiennej temperatury (najczęściej 0-45°C) i niektórych substancji chemicznych. Z tego powodu używa się ich tam, gdzie nie stanowi to problemu, np. w instalacjach zimnej wody pod niskim ciśnieniem. Ze względu na dobrą izolację elektryczną możesz je też wykorzystywać przy urządzeniach AGD. Wykonane z tego materiału nyple nie powinny jednak być narażone na bezpośredni kontakt z promieniowaniem UV, bo może to naruszyć ich integralność.

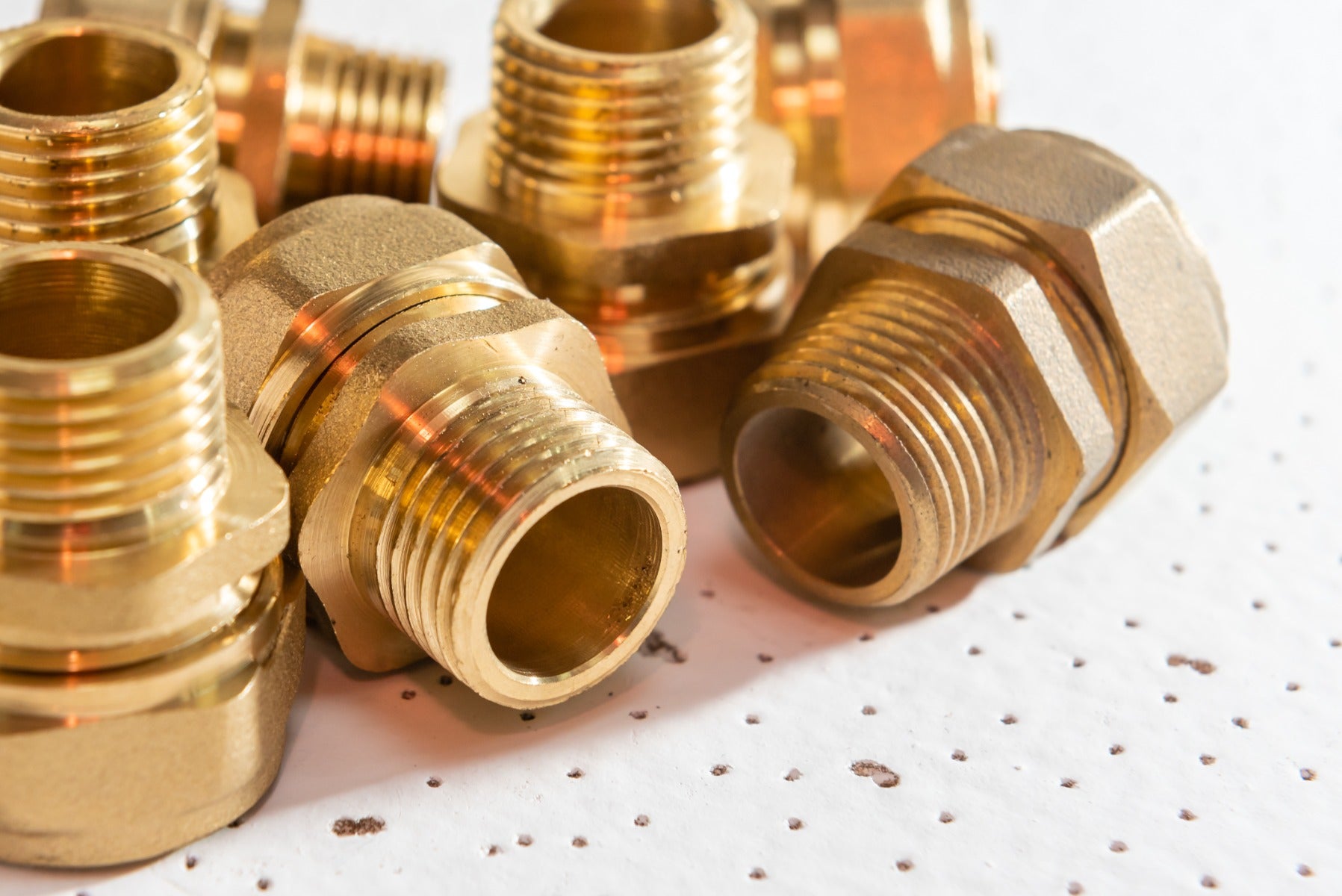

Mosiężne złączki gwintowane do instalacji wodno-kanalizacyjnej i centralnego ogrzewania jako elementy połączeniowe rur hydraulicznych.

Jaki nypel wybrać? Kształty odpowiadające różnym potrzebom

To, jaki nypel wybrać, zależy też od zadania, które przed nim stawiasz. Element ten występuje w kilku wariantach pod kątem budowy, które mogą odpowiadać różnym zastosowaniom:

  • nypel prosty – składa się z prostej, równej na całej długości tulei. Na obu końcach znajdują się gwinty,
  • nypel redukcyjny – z jednej strony gwint jest mniejszy, a z drugiej większy. Umożliwia to połączenie dwóch rur o odmiennej średnicy,
  • nypel przedłużany – ma długi korpus, co przydaje się, gdy rury dzieli duży dystans, np. gdy przechodzą przez grube ściany czy izolacje,
  • nypel sześciokątny – część środkowa ma sześciokątny kształt, co pozwala na wygodne dokręcenie jej kluczem. Dzięki temu sprawdza się w miejscach o ograniczonej swobodzie ruchów,
  • nypel z kołnierzem – między gwintami znajduje się wypłaszczenie lub kołnierz. Ich zadaniem jest zapewnienie uszczelnienia na skutek dociśnięcia do płaskiej powierzchni,
  • nypel z gwintem stożkowym – stożkowato ukształtowany gwint jest dodatkowym uszczelnieniem. Jest to pożądane głównie w instalacjach wysokociśnieniowych.

Jak dobrać nypel do konkretnych zastosowań?

Nyple znajdują zastosowanie w różnych obszarach życia – wszędzie tam, gdzie zachodzi konieczność połączenia ze sobą rur. Przydadzą się m.in. w:

  • instalacjach wodnych,
  • instalacjach gazowych,
  • instalacjach centralnego ogrzewania,
  • urządzeniach AGD podłączonych do sieci wodociągowej, głównie pralkach i zmywarkach.

Jaki nypel do gazu warto kupić?

W takim obszarze zastosowań dopuszczalne materiały to miedź lub stal – tylko one są wystarczająco odporne na wysokie ciśnienie typowe dla przesyłu gazu ziemnego i LPG. Pożądany jest też gwint stożkowy, który zapewnia naturalne uszczelnienie za sprawą samej formy. Aby móc używać elementu w kontakcie z gazem, upewnij się również, że spełnia wymagane aktualnie normy, w tym PN-EN 10242 i PN-EN 331.

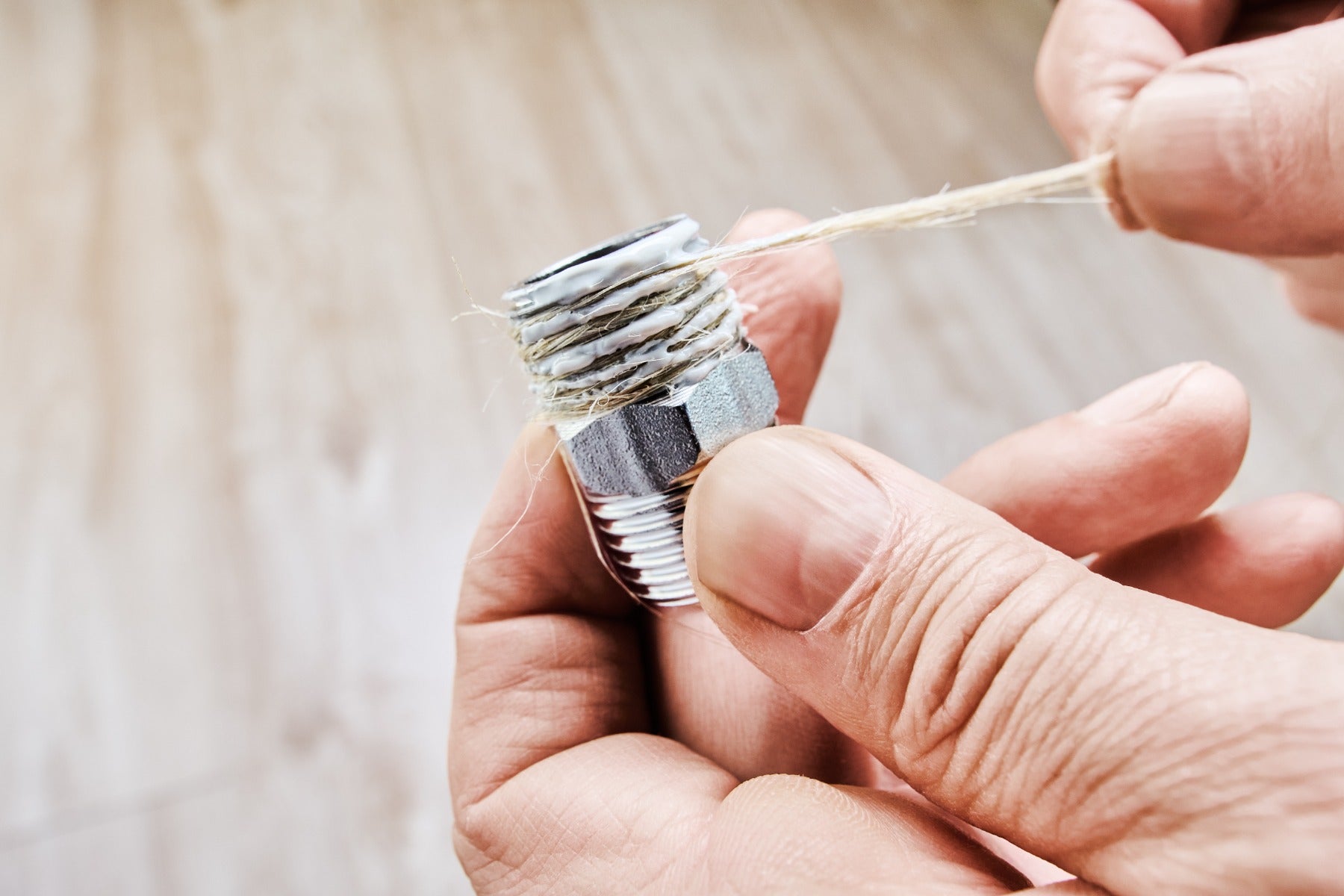

Nakładanie pakuł uszczelniających na gwint metalowej złączki hydraulicznej podczas uszczelniania połączeń instalacji wodnej.

Jaki nypel do wentylacji najlepiej spełni swoją funkcję?

Do takich zastosowań wykorzystuje się zazwyczaj tworzywo sztuczne, które jest lekkie, wytrzymałe i wystarczające, jeśli masz do czynienia z instalacją niskociśnieniową. W zależności od konstrukcji konkretnego systemu może Ci do tego posłużyć np. nypel prosty lub redukcyjny. Dla maksymalnej szczelności bez konieczności stosowania dodatkowej taśmy warto postawić na element z kołnierzem uszczelniającym z EPDM.

Nypel czy mufa? Poznaj różnicę!

W teorii nypel i mufa spełniają taką samą funkcję, czyli służą do łączenia ze sobą dwóch rur czy innych elementów instalacji. Występują też w różnych wariantach. W praktyce, różnice między tymi dwoma elementami są znaczące.

W nyplu gwint jest zewnętrzny, czyli wchodzi do środka rury. W mufie wygląda to odwrotnie – gwint jest wewnętrzny, więc „nakręca się” go na element instalacji. W rezultacie używa się ich w innych obszarach.
