Jak podłączyć szybkozłączkę? ABC działania
Wiele prac instalacyjnych z zakresu elektryki można wykonać szybciej i wygodniej, jeśli użyjesz odpowiednich akcesoriów. Należą do nich szybkozłączki elektryczne, dzięki którym łączenie przewodów będzie przebiegało sprawnie i bezpiecznie. Przekonaj się, jak działają te małe i lekkie elementy i jakie mają zalety. Podpowiadamy także, jak podłączyć szybkozłączkę w zaledwie kilku prostych krokach. Sprawdź!
Z tego wpisu dowiesz się:
-
jak działają i do czego służą szybkozłączki,
-
jakie są rodzaje szybkozłączek,
-
jak używać szybkozłączek.

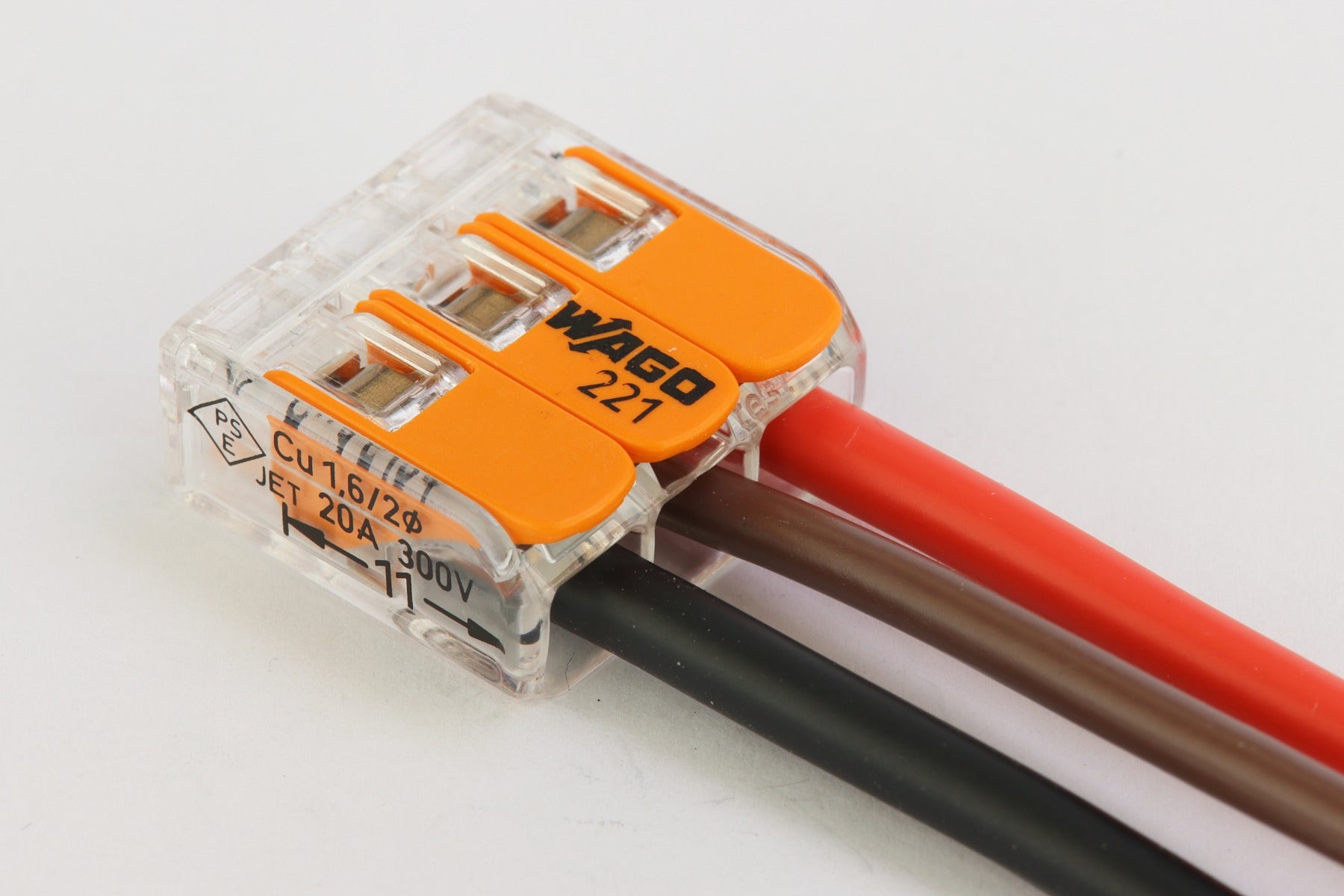

Szybkozłączka elektryczna – jak działa i do czego służy?
Szybkozłączki stanowią praktyczne akcesoria, dzięki którym możliwe jest wygodne łączenie różnego rodzaju przewodów, także tych z zaworami. Są przeważnie transparentne (choć nie jest to regułą), co znacznie ułatwia pracę i ocenę tego, jakiego rodzaju kable zostały w nich umieszczone. Stanowi to o przewadze szybkozłączek nad listwami zaciskowymi, które najczęściej nie są przezroczyste.
Zasada działania szybkozłączki jest prosta – przygotowany kabel wkłada się w odpowiednie miejsce, gdzie następnie zostaje automatycznie zaciśnięty i unieruchomiony. W ten sposób złączka zapewnia możliwość tworzenia stabilnych połączeń elektrycznych, nie dopuszczając do luzowania i wysuwania się przewodów.
Szybkozłączki elektryczne znajdują zastosowanie podczas różnego rodzaju prac elektrycznych wykonywanych w instalacjach domowych oraz przemysłowych. Najważniejszy jest ich odpowiedni wybór – powinny zostać dopasowane zarówno do liczby podłączanych żył, jak i ich przekroju. Co bardzo ważne, wykonywanie połączeń elektrycznych przy użyciu szybkozłączek nie wymaga korzystania z żadnych narzędzi, co znów przemawia za tym, że stanowią lepszy wybór niż listwy zaciskowe. Ich dodatkowym atutem jest także odporność na uszkodzenia mechaniczne oraz ograniczenie ryzyka pojawienia się zwarć.
-
Rodzaje szybkozłączek
Szybkozłączki wykorzystują przeważnie mechanizm sprężynowy lub zaciskowy, ale mogą być także żelowe. Te ostatnie są wypełnione petrożelem, który zabezpiecza przewody przed działaniem wilgoci oraz korozją. Umożliwiają łączenie przewodów bez wcześniejszego ściągania z nich izolacji.

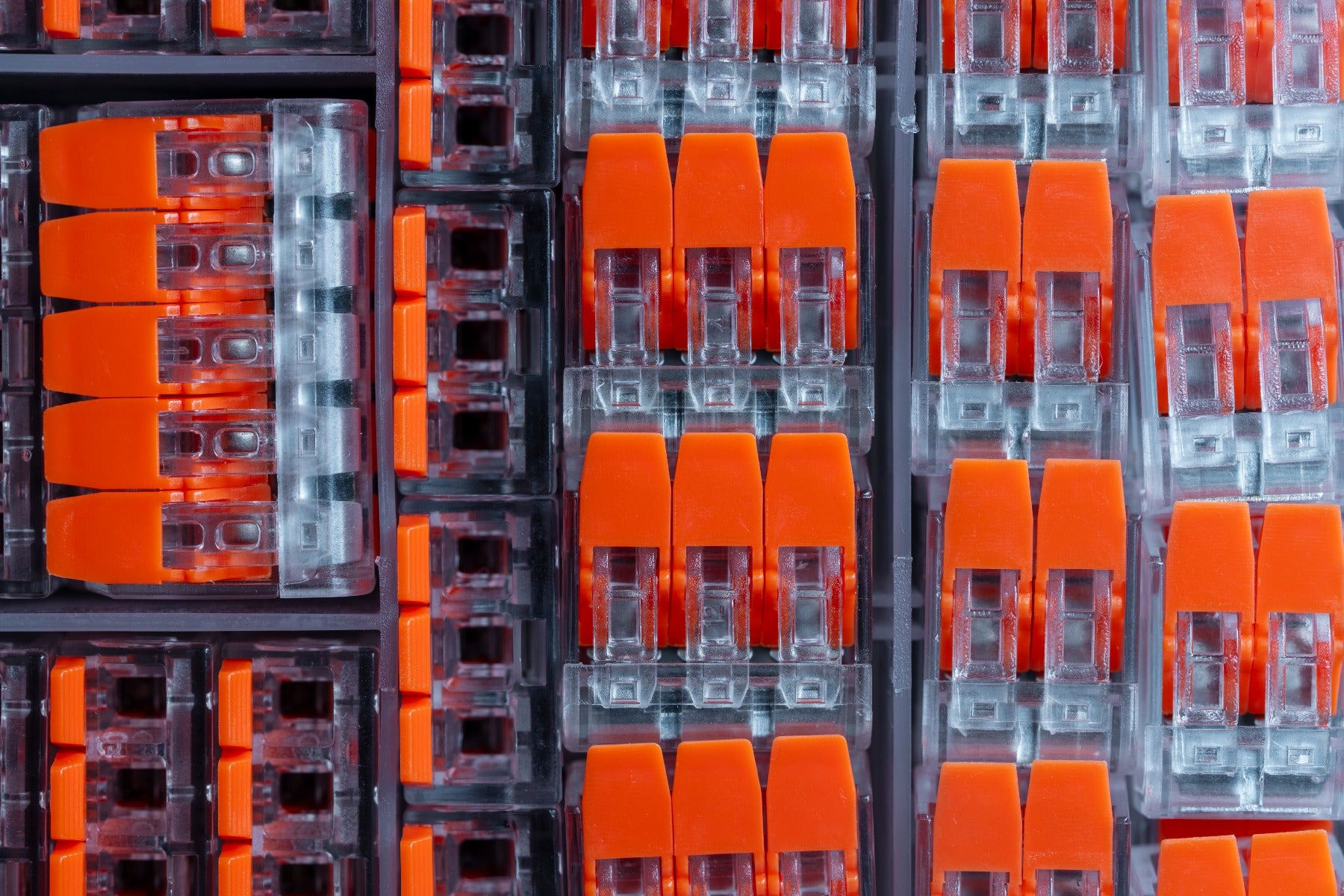

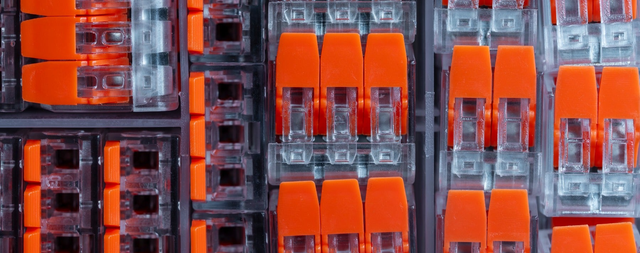

Szybkozłączki elektryczne klasyfikuje się również ze względu na liczbę torów: dostępne są modele 1-torowe, ale również 2-, 3-, 4- czy 5-torowe. Im więcej torów ma złącze, tym większą liczbę przewodów można w nim podłączyć. W sklepach znajdują się także złącza przelotowe, które nie zmieniają kształtu ani ułożenia przewodów, więc sprawdzą się tam, gdzie nie ma wiele miejsca na ich zgięcie, oraz modele telefoniczne przeznaczone do łączenia przewodów telefonicznych bez konieczności ściągania izolacji.
Przeczytaj też: Łączenie, mocowanie i izolacja przewodów
Wybierając odpowiednie złącza, trzeba też zwrócić uwagę na ich parametry techniczne, przede wszystkim na zakres przekroju obsługiwanych przewodów oraz maksymalne napięcie prądu. Poszczególne modele mogą być przeznaczone wyłącznie do drutów, wyłącznie do linek oraz do obu elementów.
Porada eksperta
Szybkozłączki elektryczne znajdują zastosowanie podczas wielu prac instalacyjnych. Skutecznie, trwale i bezpiecznie łączą przewody w instalacjach oświetleniowych czy alarmowych, ale są też stosowane w puszkach instalacyjnych czy szafkach rozdzielczych. Sprawdzają się w miejscach trudno dostępnych, podczas napraw oraz wszędzie tam, gdzie od połączeń wymaga się maksymalnej trwałości i precyzji.
Szybkozłączka elektryczna – jak podłączyć krok po kroku?

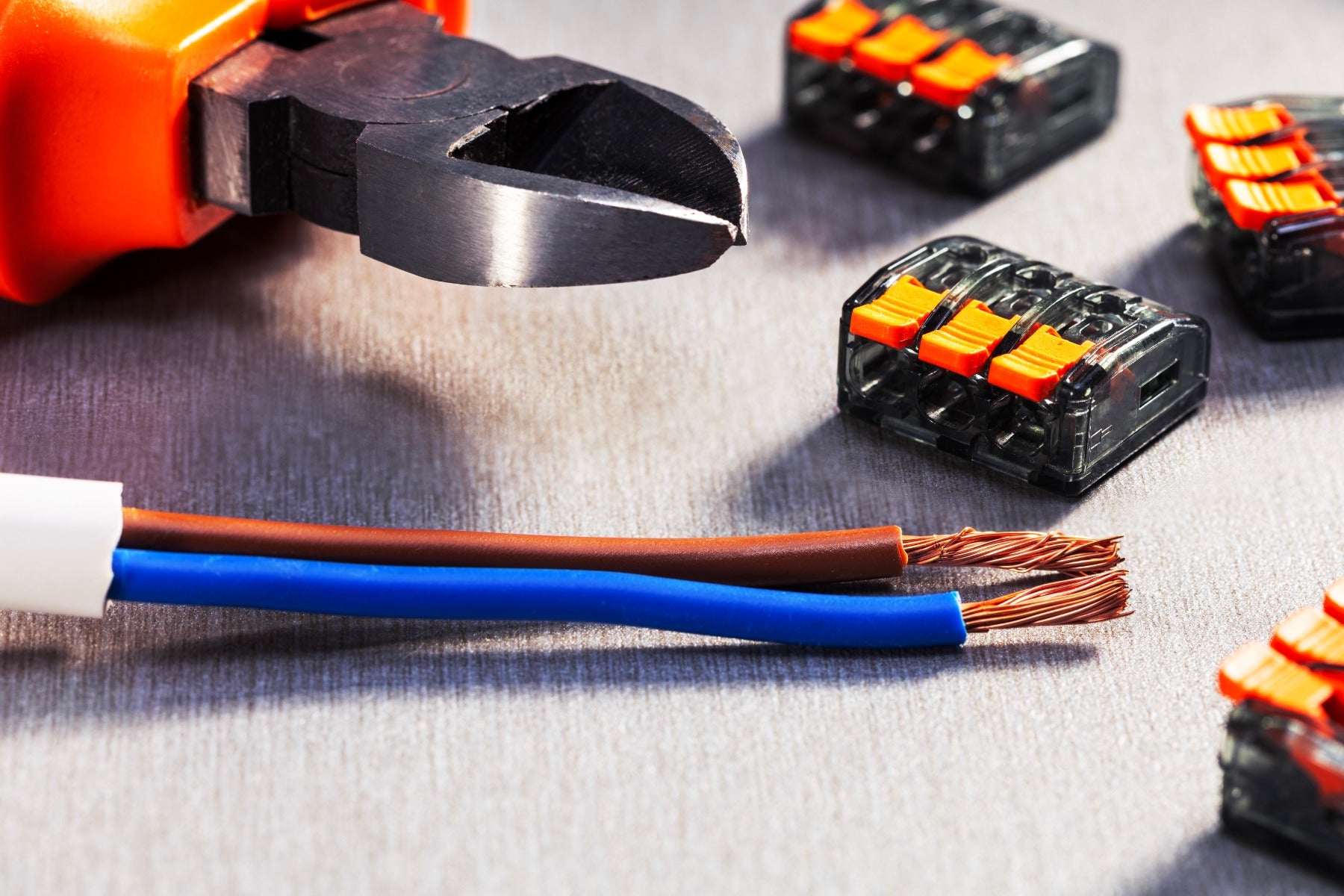

Prawidłowo wybrana złączka jest bardzo prosta w obsłudze – nie musisz korzystać z żadnych narzędzi, aby umieścić w niej przewody. Jedyne, co będzie potrzebne, to ściągacz izolacji, który ułatwi sprawne „oskórowanie” przewodów. Oto ogólne wskazówki, jak podłączyć szybkozłączkę z dźwignią.
Krok 1: Ściągnięcie z przewodu izolacji – długość przewodu, na której należy to zrobić, wskazana jest na konkretnej złączce.
Krok 2: Uniesienie dźwigni szybkozłączki.
Krok 3: Wsunięcie do złączki fragmentu przewodu bez izolacji – powinien on w całości znajdować się wewnątrz złączki.
Krok 4: Zaciśnięcie zacisku poprzez naciśnięcie dźwigni.
Krok 5: Lekkie pociągnięcie przewodów, by sprawdzić, czy są stabilnie zamontowane.
A jak rozłączyć wykonane w ten sposób połączenie? Wystarczy unieść do góry opuszczoną wcześniej dźwignię, a następnie wysunąć z obudowy przewód.
W niektórych innych modelach złączek montaż wymaga jedynie wsunięcia do ich wnętrza przewodów. Aby zdemontować takie połączenie, przewody należy wykręcić. W obu przypadkach, jeżeli tylko szybkozłączki nie uległy uszkodzeniu, nadają się do ponownego użytku.
Jeśli jesteś majsterkowiczem, znasz się na elektryce i sam wykonujesz domowe prace tego typu, nauka, jak podłączyć szybkozłączkę samodzielnie, zajmie Ci zaledwie chwilę. Zachowując zasady bezpieczeństwa podczas prac z elektryką, z łatwością poradzisz sobie z wykonaniem wszelkich niezbędnych połączeń, które przy użyciu intuicyjnych w obsłudze szybkozłączek wykonasz znacznie wygodniej, szybciej i bez zbędnego ryzyka.
