Jak sprawdzić kondensator miernikiem uniwersalnym? Poradnik od A do Z

Kondensator to jeden z podstawowych elementów w urządzeniach elektrycznych i elektronicznych. Odpowiada za magazynowanie i oddawanie ładunku elektrycznego, stabilizację napięcia czy filtrację zakłóceń. Gdy ulega uszkodzeniu, sprzęt może przestać działać, uruchamiać się niestabilnie albo generować dziwne objawy. Jak sprawdzić kondensator miernikiem uniwersalnym i poprawnie ocenić jego stan? Poniżej znajdziesz praktyczne wskazówki.

Z tego wpisu dowiesz się:

Czym jest kondensator i jak działa?

Kondensator to element elektryczny składający się z dwóch przewodzących okładzin oddzielonych dielektrykiem. Jego zadaniem jest magazynowanie energii w polu elektrycznym i oddawanie jej w odpowiednim momencie. W praktyce stabilizuje napięcie, wygładza tętnienia w zasilaczach i uczestniczy w rozruchu silników.

W instalacjach domowych i warsztatowych najczęściej spotyka się kondensatory elektrolityczne, foliowe i rozruchowe. Różnią się konstrukcją, pojemnością oraz napięciem pracy. To ważne, ponieważ sposób sprawdzania może się nieznacznie różnić w zależności od typu.

Jak rozpoznać, że kondensator jest uszkodzony?

Zanim zaczniesz pomiar, warto zwrócić uwagę na objawy wizualne i funkcjonalne. Uszkodzony kondensator często daje o sobie znać jeszcze przed użyciem miernika.

Do typowych symptomów należą:

Jeżeli zauważysz którykolwiek z tych objawów, istnieje duże prawdopodobieństwo, że element wymaga wymiany.

Warto wiedzieć
Nawet jeśli kondensator wygląda na nienaruszony, może mieć utraconą pojemność. Uszkodzenia wewnętrzne nie zawsze są widoczne gołym okiem.

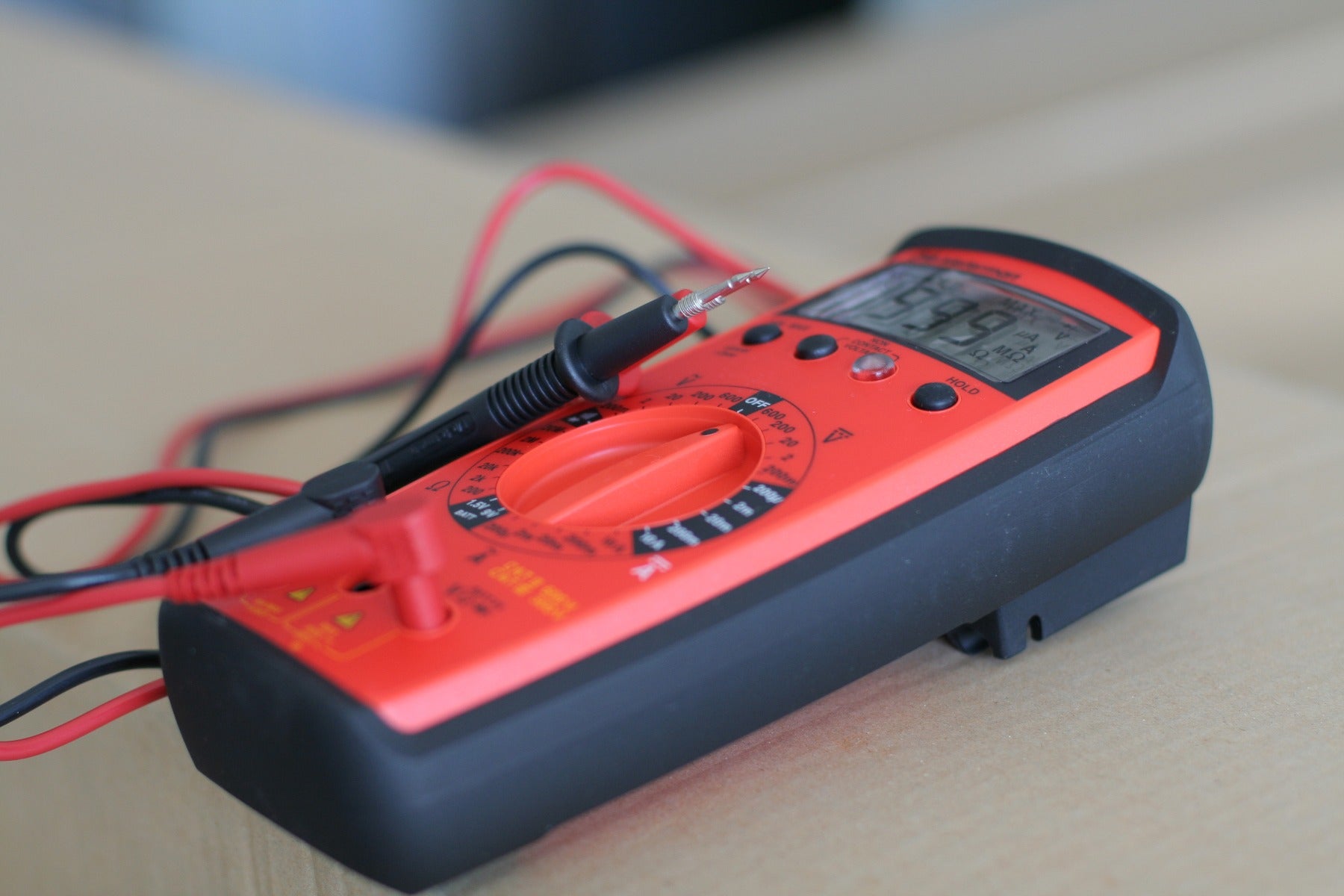

Jak sprawdzić kondensator miernikiem uniwersalnym – przygotowanie

Zanim przystąpisz do pomiaru, odłącz urządzenie od zasilania. Kondensator może być naładowany nawet po wyjęciu wtyczki z gniazdka. Dlatego najpierw należy go rozładować, na przykład przez przyłożenie rezystora o odpowiedniej wartości do jego wyprowadzeń.

Dopiero po rozładowaniu możesz przejść do pomiaru. W zależności od możliwości miernika masz dwie metody: pomiar pojemności albo pomiar rezystancji.

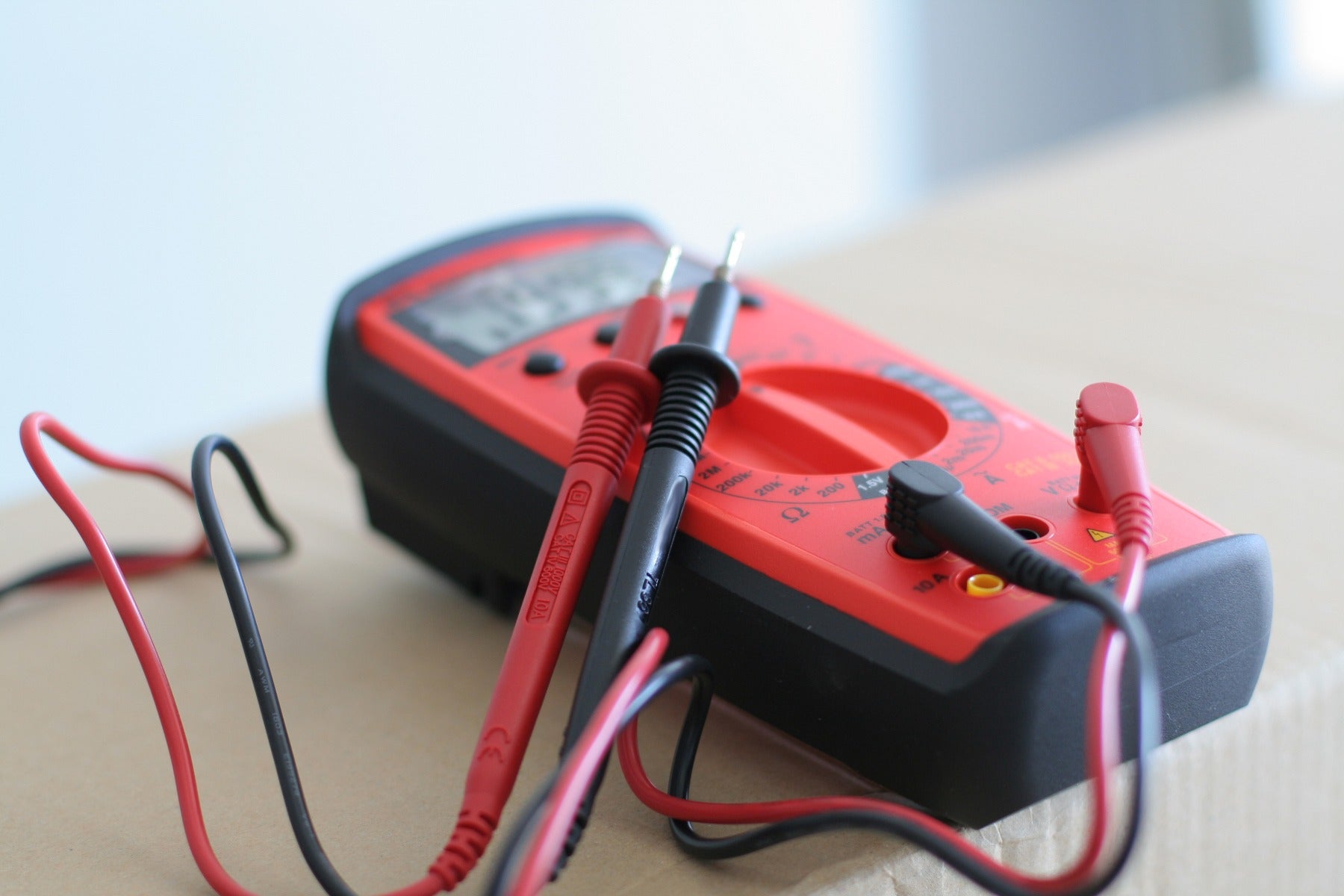

Jak zmierzyć kondensator miernikiem z funkcją pomiaru pojemności?

Jeżeli Twój multimetr posiada funkcję pomiaru pojemności (oznaczenie µF), sprawa jest najprostsza. Wystarczy ustawić odpowiedni zakres i podłączyć przewody pomiarowe do wyprowadzeń kondensatora.

Kroki pomiaru:

Jeżeli różnica przekracza około 10–20% wartości nominalnej, kondensator może być uszkodzony lub zużyty.

Przeczytaj też: Łączenie, mocowanie i izolacja przewodów

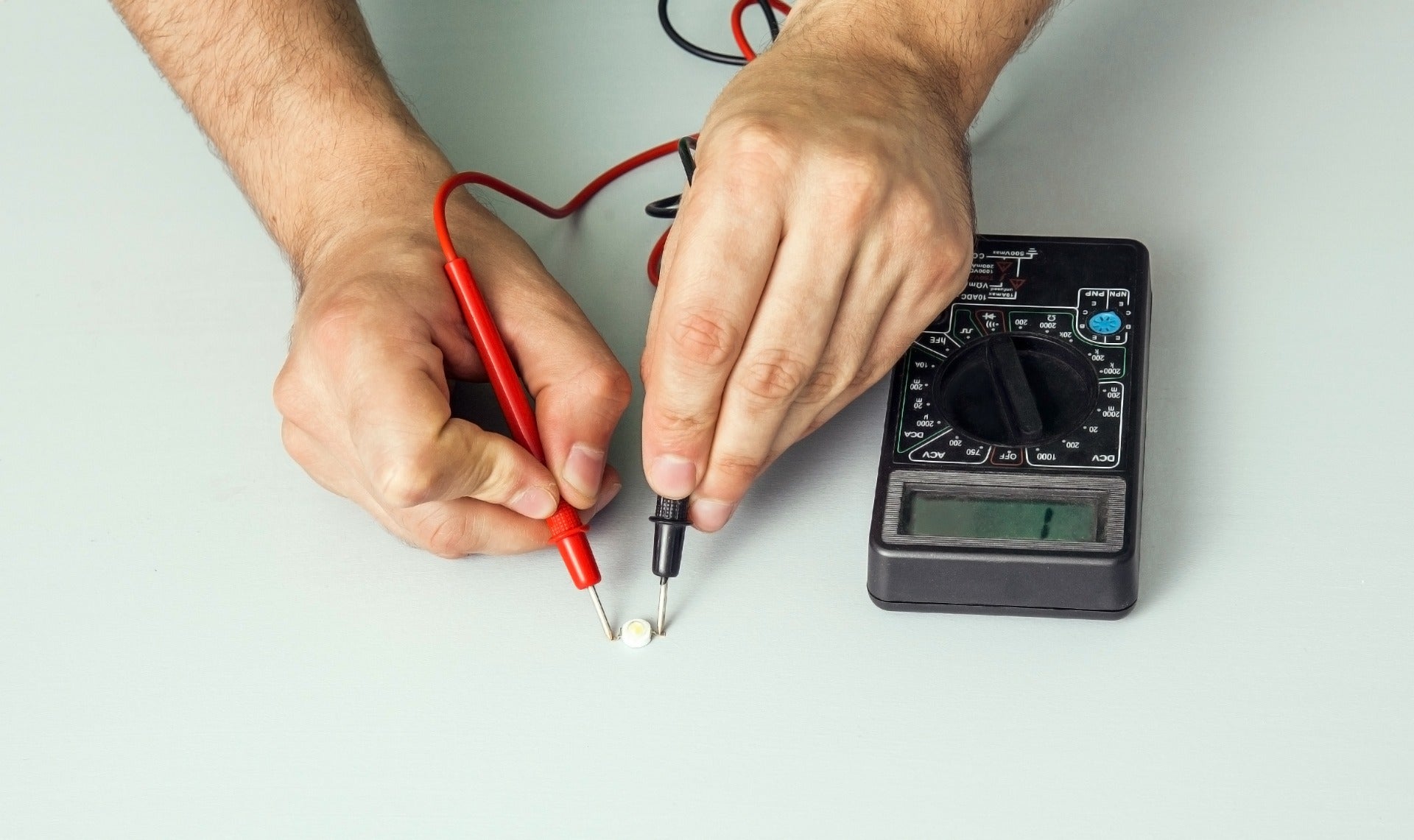

Jak sprawdzić kondensatory miernikiem bez funkcji µF?

Nie każdy multimetr umożliwia bezpośredni pomiar pojemności. W takiej sytuacji można ocenić stan kondensatora poprzez pomiar rezystancji.

Ustaw miernik na zakres omomierza i podłącz przewody do wyprowadzeń elementu. Prawidłowo działający kondensator powinien wykazać chwilowy wzrost rezystancji, który następnie dąży do wartości nieskończonej. Oznacza to, że kondensator ładuje się z baterii miernika.

Jeśli profesjonalny miernik pokazuje stałe zero, może to świadczyć o zwarciu. Jeśli wskazanie nie zmienia się wcale, kondensator może być przerwany wewnętrznie.

Porada eksperta
Podczas pomiaru kondensator powinien być wylutowany z układu. Badanie elementu wpiętego w obwód może dawać błędne wyniki, ponieważ inne komponenty wpływają na odczyt. W praktyce to jeden z najczęstszych błędów osób początkujących.

Na co uważać podczas pomiarów?

Największe zagrożenie stanowi napięcie zgromadzone w kondensatorze. W zasilaczach i urządzeniach dużej mocy może ono być niebezpieczne nawet po odłączeniu zasilania. Dlatego zawsze sprawdzaj napięcie przed dotknięciem wyprowadzeń.

Warto również pamiętać, że kondensatory elektrolityczne mają określoną polaryzację. Błędne podłączenie może prowadzić do uszkodzenia miernika lub elementu.

Kiedy wymienić kondensator?

Jeżeli pomiar wykazuje znaczną utratę pojemności, zwarcie lub brak reakcji na ładowanie, element należy wymienić. Przy doborze nowego kondensatora zwróć uwagę na:

Nie stosuj elementów o niższym napięciu pracy niż oryginalny. Może to prowadzić do ich szybkiego uszkodzenia.

Przeczytaj też: Rozdzielnica elektryczna – czym jest i do czego służy?

Podsumowanie
