Jak dobrać wyłącznik nadprądowy – ważne informacje

Wyłącznik nadprądowy to jeden z podstawowych elementów zabezpieczających instalację elektryczną. Odpowiada za ochronę przewodów i urządzeń przed przeciążeniem oraz zwarciem, dlatego jego dobór nie może być przypadkowy. Różnice między charakterystykami, prądem znamionowym i konstrukcją mają realny wpływ na bezpieczeństwo użytkowania. Jeśli zastanawiasz się, jaki wyłącznik nadprądowy sprawdzi się w Twojej instalacji, postaraj się dobrze zrozumieć zasady działania i kryteria wyboru. Sprawdź nasze podpowiedzi.

Z tego wpisu dowiesz się:

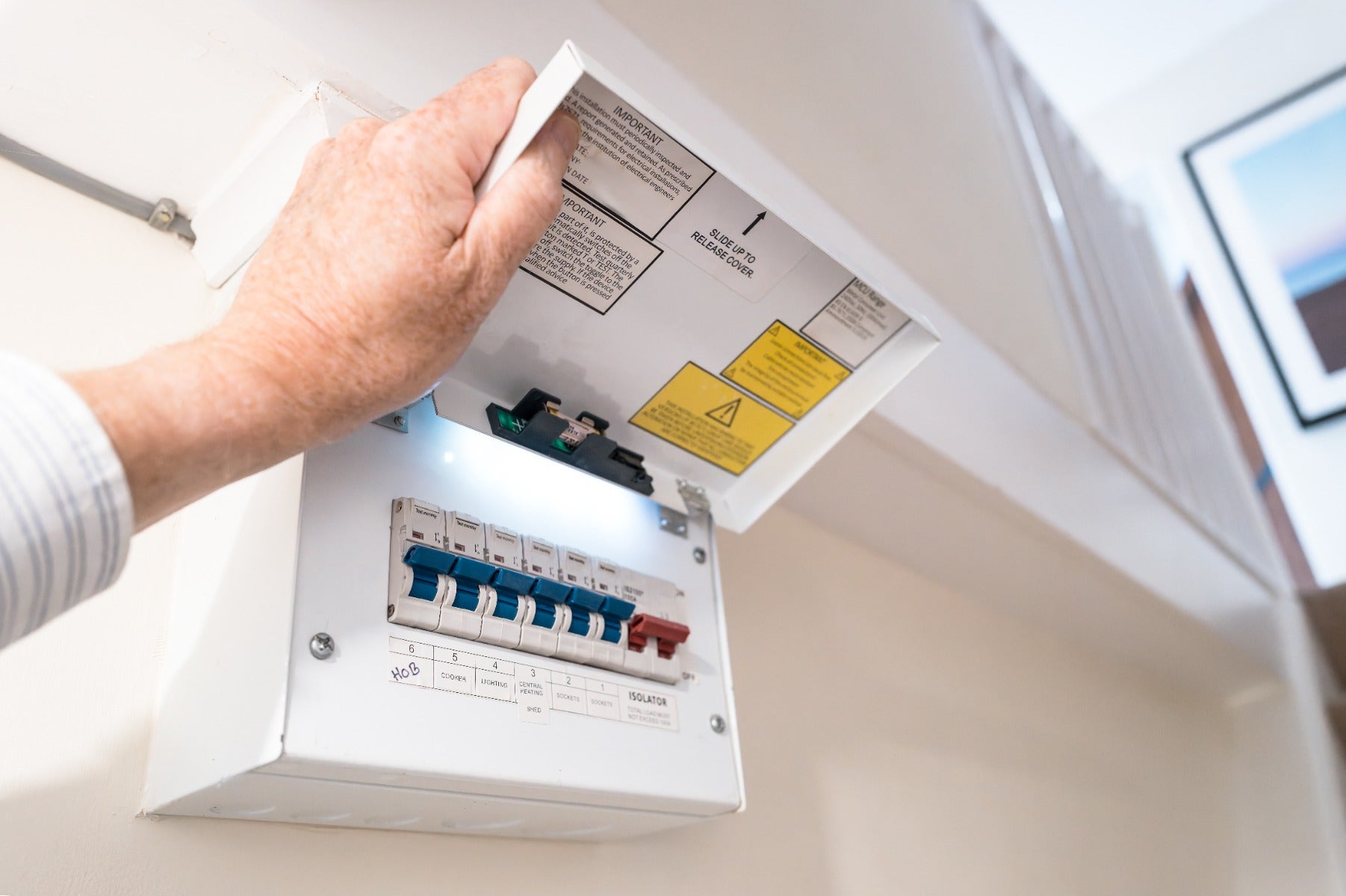

Jak działa wyłącznik nadprądowy?

Wyłącznik nadprądowy chroni instalację przed skutkami przeciążenia i zwarcia. Wewnątrz znajduje się mechanizm termiczny oraz elektromagnetyczny. Część termiczna reaguje na długotrwałe przeciążenia, natomiast elektromagnes działa natychmiast przy zwarciu. Dzięki temu instalacja jest chroniona zarówno przed powolnym przegrzewaniem przewodów, jak i nagłym skokiem prądu.

Dobór aparatu nie polega wyłącznie na wyborze „mocniejszego” modelu. Zbyt duży wyłącznik nie zadziała w porę i nie zabezpieczy przewodów. Pamiętaj, że jego parametry muszą być dopasowane do przekroju kabli i charakteru odbiorników.

Warto wiedzieć
Wyłącznik nadprądowy chroni przede wszystkim przewody instalacji, a nie samo urządzenie. Jego zadaniem jest zapobieganie przegrzaniu instalacji.

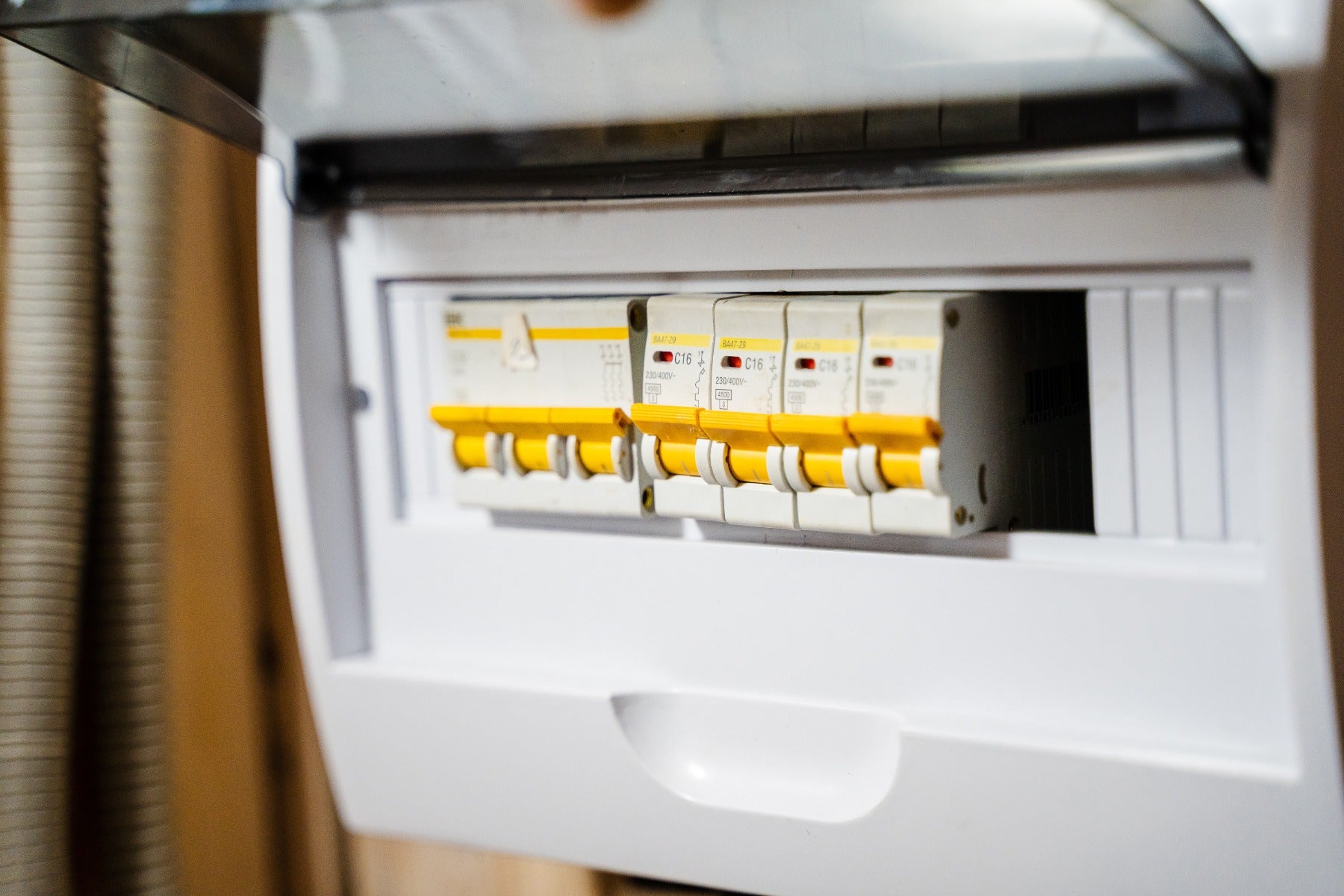

Wyłącznik nadprądowy B czy C – jaka jest różnica?

Najczęściej spotykane w instalacjach domowych są charakterystyki B i C. Różnią się one czułością na prąd rozruchowy. Charakterystyka B reaguje szybciej i jest przeznaczona do obwodów o niewielkich prądach rozruchowych, takich jak oświetlenie czy gniazda ogólne.

Charakterystyka C toleruje większe prądy rozruchowe, dlatego stosuje się ją przy urządzeniach z silnikami, sprężarkami lub transformatorami. Jeśli podłączysz wymagające urządzenie do zabezpieczenia typu B, może ono wyłączać obwód przy każdym starcie.

Rozważ realne obciążenie instalacji. W domach jednorodzinnych najczęściej stosuje się kombinację obu charakterystyk – B do obwodów ogólnych i C do sprzętu o dużym prądzie rozruchowym.

Jak dobrać wyłącznik nadprądowy do instalacji?

Dobór zależy od kilku parametrów: przekroju przewodów, rodzaju obciążenia i sposobu użytkowania obwodu. Wyłącznik musi chronić przewód, a nie być dobierany wyłącznie „pod urządzenie”.

Podstawowe kryteria to:

Pamiętaj, że zbyt duży wyłącznik może dopuścić do przegrzania przewodu. Zbyt mały będzie powodował niepotrzebne wyłączenia.

Porada eksperta
Jeśli nie masz pewności co do parametrów instalacji, skonsultuj dobór zabezpieczenia z elektrykiem. To element bezpośrednio wpływający na bezpieczeństwo.

Wyłącznik nadprądowy 3-fazowy – jak dobrać?

W instalacjach zasilających urządzenia trójfazowe stosuje się wyłączniki wielobiegunowe. Jak dobrać wyłącznik nadprądowy 3-fazowy? Zasady są podobne jak przy instalacjach jednofazowych, ale dochodzi kwestia równomiernego obciążenia faz.

Prąd znamionowy powinien odpowiadać przekrojowi przewodów i mocy urządzenia. W przypadku silników elektrycznych trzeba uwzględnić prąd rozruchowy, który bywa kilkukrotnie wyższy od roboczego. Dlatego w takich obwodach często stosuje się charakterystykę C.

Zwróć uwagę, że wszystkie fazy muszą być zabezpieczone jednocześnie. Wyłącznik wielobiegunowy odcina zasilanie całego obwodu, co zapobiega asymetrii napięć i uszkodzeniu urządzeń.

Przeczytaj też: Rozdzielnica elektryczna – czym jest i do czego służy?

Najczęstsze błędy przy doborze zabezpieczeń

Nieprawidłowy dobór wyłączników nadprądowych to jeden z częstszych problemów w instalacjach domowych. Błędy wynikają zwykle z chęci „wzmocnienia” zabezpieczenia bez analizy parametrów instalacji.

Do najczęstszych należą:

Takie praktyki zwiększają ryzyko przegrzania przewodów i awarii.

Przeczytaj też: Rozdzielnica budowlana – czym jest i do czego służy?

Podsumowanie
